1. 系統簡介

．1 閘門監控控制操作柜在設計制造時遵循下述原則：

．1．1 控制設備和系統操作靈活、維護方便。在保證整個系統可靠性、實用性的前提下，體現先進性。特別注意把設備的長期可靠運行放。系統的配置和設備的選型符合計算機、自動控制技術和設備發展迅速的特點，充分利用計算機、自動控制技術和網絡領域的先進技術，使系統達到當代先進水平。

．1．2 人機接口友好，操作直觀、方便、簡單。

．1．3 采用摸塊化設計，便于維護、檢修。

．1．4 選用質量高、可靠性強的控制設備、另（部）件和系統軟件。

二、 主要技術指標：

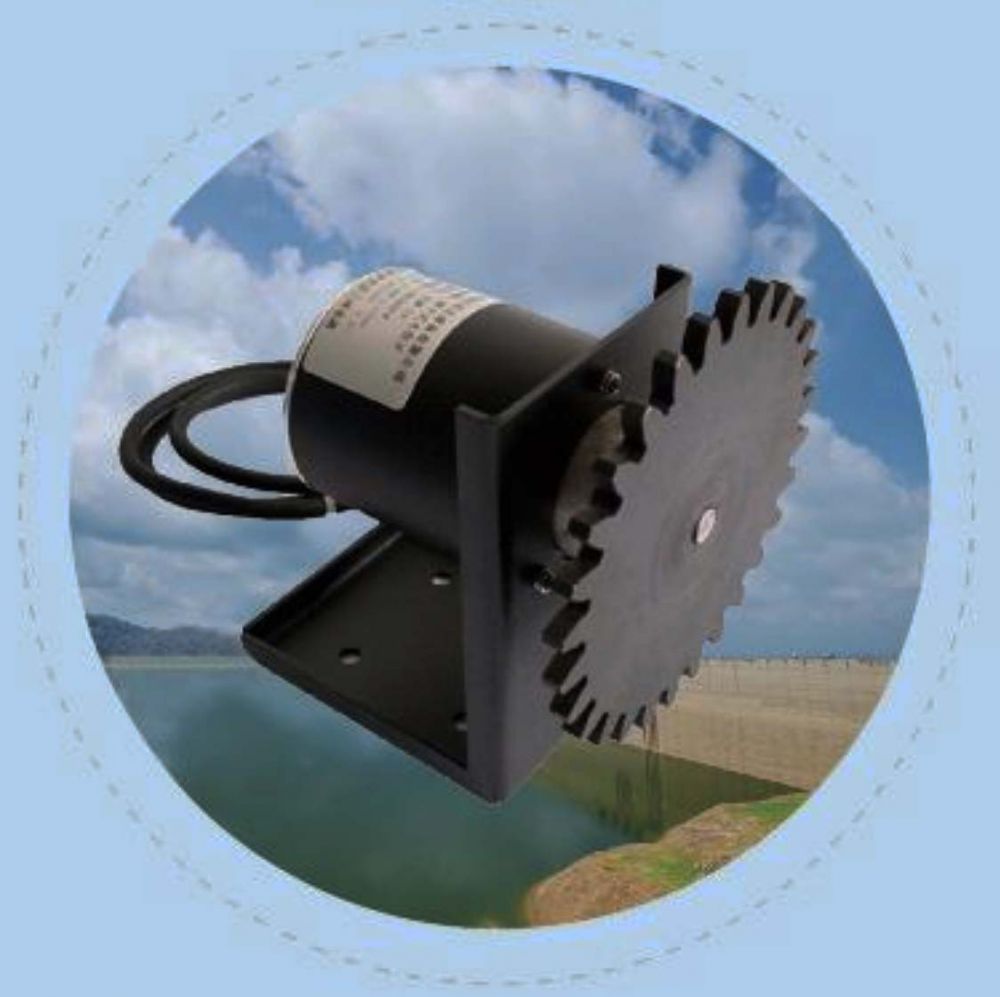

該傳感器的技術指標主要取決于所配編碼器，可選配的編碼器有：HGD65535光電編碼器、HJZ8192接觸式編碼器、或各種進口編碼器。

1、

編碼特性：編碼，每周1024組編碼，連續64周（即1024*64）

工作電壓：DC12-24V

外型尺寸：主體直徑60，長64

使用環境溫度：-20℃～+75℃（不結露）
     保存環境溫度：-25℃～+80℃

消耗電流：≤70mA（輸出信號、供電電壓不同，影響功耗）

防護等級：IP64

輸出信號：A-4-20毫安；B-并行格雷碼；M-RS485；S-串行SSI信號

  2、HJZ8192接觸式編碼器

編碼特性：每周128組編碼，連續64周（即128*64）

工作電壓：不大于DC30V

外型尺寸：見下圖

使用環境溫度：-20℃～+75℃（不結露）
保存環境溫度：-25℃～+80℃

消耗電流：≤40mA（譯碼電路回路決定）

防護等級：IP64

輸出信號：A-4-20毫安；B-并行格雷碼；M-RS485；S-串行SSI信號

 3、JX8192機械編碼器

編碼特性：每周32組編碼，連續256周（即32*256）

工作電壓：DC12V

外型尺寸：見下圖

使用環境溫度：-20℃～+75℃（不結露）
保存環境溫度：-25℃～+80℃

消耗電流：≤40mA

防護等級：IP64

輸出信號：A-4-20毫安；B-并行格雷碼；M-RS485；S-串行SSI信號

 4、12*12磁電編碼器

編碼特性：編碼，4096*4096

工作電壓：DC12-24V

外型尺寸：下圖

使用環境溫度：-20℃～+75℃（不結露）
     保存環境溫度：-25℃～+80℃

     消耗電流：12V電源29毫安；24V電源16毫安。輸出接口和供電電壓不同影響該參數

防護等級：IP65

輸出信號：A-4-20毫安；B-并行格雷碼；M-RS485；S-串行SSI信號

 2. 閘門監控站主要測控功能

．1 閘門監控站檢測量

2 閘門開度值

2 閘門上限、下限、予置到位狀態

2 啟閉機工作狀態(升、停、降)

2 開度超越上下限狀態

2 控制方式選擇開關(遠程自控、現地集控、現地手動)狀態

2 各個(升、停、降)按鈕狀態

．2 中心站通過閘門監控站實現遠程檢測的量

2 閘門監控站站號和本控制臺控制的閘門路數

2 閘門開度值

2 閘門上限、下限、予置到位狀態

2 控制臺電源狀態

2 啟閉機工作狀態(升、降、停)

2 開度超越上下限狀態

2 控制方式選擇開關(遠程自控、現地集控、現地手動)狀態

2 各個(升、停、降)按鈕狀態

．3 閘門監控站控制方式

．3．1 本地手動閘門控制方式：當閘門監控控制操作柜上的控制方式選擇開關處在“手動”位置時，利用閘門監控控制操作柜上的‘升’、‘?！?、‘降’按鈕手動直接操作閘門的升、停、降。

．3．2 本地自動閘門控制方式：當閘門監控控制操作柜上的控制方式選擇開關處在“本地”位置時，利用閘門監控控制操作柜上閘門開度顯示儀表的“上限予置”功能和‘升’、‘降’按鈕操作閘門，使閘門運動到的開度時自動停止。

．3．3 遠程閘門控制方式：當閘門監控控制操作柜上的控制方式選擇開關處在“遠程”位置時，中心站通過安裝在現地閘門監控控制操作柜的PLC的通訊口以遠程通訊方式實現各個閘門的遠程‘升’、‘?！ⅰ怠刂?。

3. 閘門自動控制柜使用操作

．1 閘門自動控制柜面板布置（見附圖）

．2 閘門自動控制柜送電、釋電步驟

  ．2．1 閘門自動控制柜送電前應檢查各閘門啟閉機的機械裝置有無異常，各閘門的上、下限位開關及閘位傳感器與閘門啟閉機的機械連接是否完好，閘門啟閉機與閘門自動控制柜的電氣連接是否完好。

  ．2．2 打開控制柜前門，將閘門自動控制柜內總電源空氣斷路器和各路閘門的電源空氣斷路器置于斷路位置，閘門自動控制柜面板上的工作方式轉換開關置于‘本地’位置。接通閘房配電裝置供電電源，再依次接通閘門自動控制柜內總電源空氣斷路器和各路閘門的電源空氣斷路器（若只對個別閘門操作，可只接通對應閘門的電源空氣斷路器），關閉控制柜前門。按下閘門自動控制柜面板上的電源‘開’按鈕，此時閘門自動控制柜面板上的‘總電源’指示燈及各路閘門的‘停’指示燈亮，各路閘門的閘位顯示儀表和各路閘門的電壓、電流表工作，顯示各路閘門的當前閘位及各相電壓等。
