產品簡介

RY-YL型翻斗式雨量計是根據將雨量轉換為可進行計量物理信號的原理來對降水量進行測量，可廣泛用于小型氣象站、水文站、農林等有關部門用來測量降水量、降水強度、降水時間。輸出脈沖信號，通過紀錄脈沖數達到測量雨水大小的目的。

產品特點

線性度好、傳輸距離長、抗干擾能力好；

漏斗設計獨特，可有效防止雜物阻塞漏水斗。

翻斗部件支撐系統制造精良，摩阻力小，翻斗部件翻轉       靈敏、性能穩定；

雨量傳感器外殼及主結構均采用不銹鋼制成，外觀質量 好，檔次高；

承水口采用不銹鋼一次沖壓加工而成,光潔度好,滯水誤差?。?/p>

底盤內設有水平調節泡。

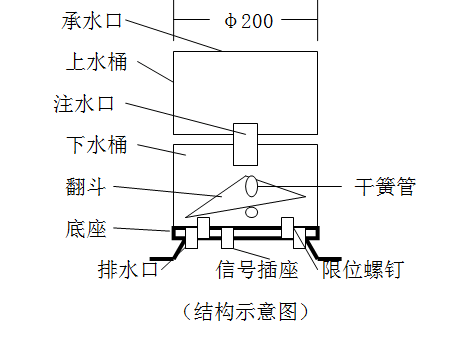

原理結構圖

盛水口收集雨水經注水口注入計量翻斗，當注水容積達到預定值時翻斗翻轉，在翻轉過程中磁鋼經過干簧管使干簧管開關一次，送出一個脈沖信號，代表0.2mm降水，經儀器記錄可實現自動采集的目的。

技術參數

承水口徑 φ200mm

測量范圍 ≤4mm/min

分 辨 力 0.2mm(可定制0.1mm)

輸出信號 RY-YL RY-YL/S RY-YL/485

干簧管通斷，脈沖（1 脈沖=0.2mm 降水） 4-20mA RS485Modbus RTU通訊規約

重    量 約4KG

材    質 不銹鋼

響應時間 1S

工作環境 溫度0～+60℃

標配線長 3米

防護等級 IP65

通訊協議

通訊規格

9600,8,1,N,N

寫站號：

設備地址 功能碼 起始寄存器地址 寄存器個數 數據長度 數據 CRC校驗

00 10 0001 0001 02 00xx CRCloCRChi（XX=0X01-0XFF）

寫寄存器回應

設備地址 功能碼 起始寄存器地址 寄存器個數 CRC校驗

00 10 0001 0001 CRCloCRChi

示例

命令00 10 00 01 00 01 02 00 33 EA 04

回復00 10 00 01 00 01 51 D8

初始站號為FF

讀站號：（固定命令）

設備地址 功能碼 起始寄存器地址 寄存器個數 CRC校驗

00 03 0001 0001 CRCloCRChi

站號回復

設備地址 功能碼 數據長度 數據 CRC校驗

00 03 02 00xx CRCloCRChi（XX=01-ff）

示例

讀站號

命令00 03 00 01 00 01 D4 1B

回復00 03 02 00 FF C5 C4

修改累計時間間隔

設備地址 功能碼 寄存器地址 數據 CRC校驗

00 06 0104 xx yy CRCloCRChi

寫寄存器回應

設備地址 功能碼 寄存器地址 數據 CRC校驗

00 06 0104 xx yy CRCloCRChi

xx yy 代表要設置的累計雨量分鐘數，當 xx yy 為 00 00 時，設備不自動清零降雨量，一直累計，出廠默認時間為連續累計，當 xx yy 轉換為 10 進制大于 43200 時，累計時間為 30 天，每次設置完時間后雨量累計清零

示例

發送 00 06 01 04 00 0A 48 21 設置累計雨量時間為 10 分鐘

傳感器返回 00 06 01 04 00 0A 48 21 代表設置成功命令中00 0A為要改為的時間間隔，單位為分鐘，即10分鐘一清零

讀數據

設備地址 功能碼 起始寄存器地址 寄存器個數 CRC校驗

xx 03 0000 0001 CRCloCRChi

數據回復

設備地址 功能碼 數據長度 數據 CRC校驗

xx 03 02 00yy CRCloCRChi

示例

命令FF 03 00 00 00 01 91 D4

回復FF 03 02 00 14 91 9F

注：雨量：第4，5個字節00 14

例如 回復為 FF 03 02 00 B4 91 E7

第4,5個字節分別為  00 B4  則

雨量十進制 =  0 + B*16+4 = 11*16 +4  = 180

雨量 = 雨量十進制/10  =  180/10  = 18mm

質保及售后：

保修承諾：產品自交付期起質保期為12個月（因未按照相應的技術要求操作或其他的人為行為導致產品發生問題除外）。

售后承諾：用戶可以通過電話咨詢有關技術問題，并得到明確的解決方案。若屬于產品本身質量問題可返廠維修或更換。
